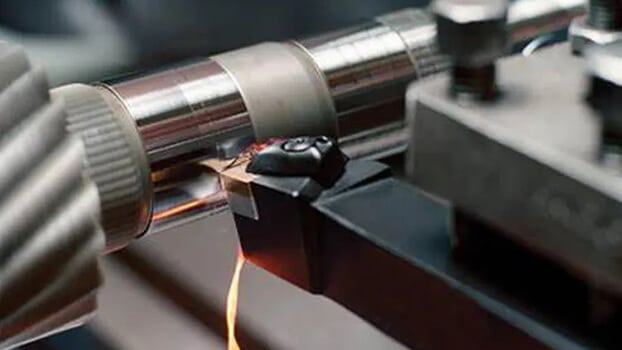

Zerspanungswerkzeuge im Überblick: Drehwerkzeuge für die Metallbearbeitung

Hinter jedem präzise gefertigten Metallbauteil steckt ein Werkzeug, das exakt auf seine Aufgabe abgestimmt ist. Drehwerkzeuge für die Metallbearbeitung gehören zu den wichtigsten Hilfsmitteln in der spanenden Fertigung, denn sie entscheiden darüber, wie schnell, wie sauber und wie wirtschaftlich ein Werkstück entsteht. Für technikaffine Leser, die sich ohnehin für Werkzeuge und Fertigungsverfahren interessieren, lohnt sich ein genauerer Blick auf dieses Feld: Wer sich mit Zerspanung beschäftigt, stößt schnell auf eine erstaunliche Vielfalt an Formen, Geometrien und Materialien, die auf den ersten Blick verwirrend wirken kann.

Dabei folgt diese Vielfalt einer klaren Logik: Jedes Werkstück, jede Kontur und jeder Werkstoff verlangt nach einem passenden Werkzeug. In diesem Überblick wird erklärt, wie das Grundprinzip der Zerspanung funktioniert, welche Werkzeugtypen sich in der Praxis etabliert haben und worauf es bei der Materialauswahl ankommt.

TL;DR – Das Wichtigste in Kürze

• Drehwerkzeuge für die Metallbearbeitung werden je nach Geometrie, Werkstück und Bearbeitungsschritt gezielt ausgewählt.
• Das Grundprinzip der Zerspanung basiert auf kontrolliertem Materialabtrag durch eine rotierende Bewegung.
• Es gibt unterschiedliche Werkzeugtypen für Außenbearbeitung, Innenbearbeitung, Einstiche und Gewinde.
• Die Wahl des Schneidstoffs beeinflusst Standzeit, Oberflächenqualität und Bearbeitungsgeschwindigkeit maßgeblich.
• In der industriellen Fertigung sichert die passende Werkzeugauswahl Effizienz und gleichbleibende Bauteilqualität.

Werkzeugvielfalt in der modernen Technik

Moderne Fertigungstechnik lebt von Spezialisierung. Kein einzelnes Werkzeug kann alle Anforderungen gleichzeitig erfüllen, weshalb sich über Jahrzehnte ein breites Spektrum an Zerspanungswerkzeugen entwickelt hat. Diese Bandbreite zeigt sich nicht nur beim Drehen, sondern auch beim Fräsen, Bohren oder Schleifen, wo jeweils eigene Werkzeugkonzepte zum Einsatz kommen. Auch andere Präzisionsverfahren der Fertigungstechnik, etwa das CNC-Laserschneiden, folgen diesem Grundgedanken: Für unterschiedliche Materialien und Konturen braucht es jeweils passend abgestimmte Werkzeuge oder Prozessparameter. Wer sich für Technik und Fertigungsverfahren interessiert, findet hier ein wiederkehrendes Muster.

Warum Vielfalt in der Fertigung entscheidend ist

Ein Werkstück durchläuft in der Regel mehrere Bearbeitungsschritte, bis es seine endgültige Form erreicht. Für jeden dieser Schritte braucht es ein Werkzeug mit passender Geometrie, Schneidenanordnung und Materialeigenschaft. Ohne diese Differenzierung müssten Kompromisse bei Genauigkeit, Oberflächenqualität oder Bearbeitungszeit eingegangen werden. Die Werkzeugvielfalt ist deshalb kein Selbstzweck, sondern eine direkte Antwort auf die unterschiedlichen Anforderungen realer Bauteile.

Vom Rohmaterial zum Präzisionsteil

Zwischen einem rohen Metallblock und einem fertigen Präzisionsteil liegen zahlreiche Zerspanungsschritte. Grobbearbeitung entfernt zunächst überschüssiges Material, während der Drehmeißel in späteren Phasen für präzise Oberflächenfinish sorgt.

Grundprinzip der Zerspanung

Beim Drehen rotiert das Werkstück, während ein feststehendes Werkzeug Material in Form eines Spans abträgt. Dieses Grundprinzip klingt einfach, verlangt in der Praxis aber ein feines Zusammenspiel zwischen Schnittgeschwindigkeit, Vorschub und Schnitttiefe.

Wie Materialabtrag funktioniert

Die Schneide des Werkzeugs dringt in das rotierende Werkstück ein und trennt eine dünne Materialschicht ab. Je nach Werkzeuggeometrie entsteht dabei ein anderer Spantyp, was sich unmittelbar auf Oberflächengüte und Prozessstabilität auswirkt. Ein zu aggressiver Eingriff kann zu Vibrationen führen, während ein zu vorsichtiger Ansatz die Bearbeitungszeit unnötig verlängert. Die richtige Balance zu finden gehört zu den zentralen Aufgaben in der Zerspanungstechnik.

Schnittkräfte und Standzeit

Jede Schneide unterliegt beim Materialabtrag mechanischer und thermischer Belastung. Diese Belastung bestimmt, wie lange ein Werkzeug einsatzfähig bleibt, bevor es nachgeschliffen oder ersetzt werden muss. Härtere Werkstoffe und höhere Schnittgeschwindigkeiten erhöhen die Beanspruchung, weshalb Werkzeuggeometrie und Schneidstoff aufeinander abgestimmt sein müssen. Eine unpassende Kombination führt häufig zu vorzeitigem Verschleiß oder zu einer unbefriedigenden Oberflächenqualität am fertigen Bauteil.

Verschiedene Drehwerkzeugtypen und ihre Einsatzzwecke

Innerhalb der Zerspanungstechnik existieren zahlreiche Werkzeugtypen, die jeweils auf bestimmte Bearbeitungsaufgaben zugeschnitten sind. Diese Werkzeugvielfalt in der metallverarbeitenden Technik zeigt sich besonders deutlich beim Drehen, wo sich Außen- und Innenbearbeitung, Einstiche, Gewinde und Formkonturen mit jeweils eigenen Werkzeuggeometrien realisieren lassen. Wer sich näher mit der Funktionsweise solcher Werkzeuge beschäftigt, erkennt schnell, dass die Wahl eines geeigneten Drehmeißels für Außen- oder Innenbearbeitung direkt von der geplanten Kontur und dem verwendeten Werkstoff abhängt.

Außendrehwerkzeuge und Innendrehwerkzeuge

Außendrehwerkzeuge bearbeiten die äußere Kontur eines Werkstücks und kommen bei nahezu jedem Drehprozess zum Einsatz. Innendrehwerkzeuge hingegen sind schlanker gebaut, da sie in Bohrungen eingeführt werden müssen, um dort Innenkonturen oder Innendurchmesser zu bearbeiten. Diese schlankere Bauform bringt gleichzeitig eine geringere Steifigkeit mit sich, was bei tiefen Bohrungen zu Vibrationen führen kann und besondere Sorgfalt bei der Werkzeugauswahl verlangt.

Stech- und Formwerkzeuge

Stechwerkzeuge dienen dazu, schmale Einstiche oder Nuten in ein Werkstück einzubringen, etwa zur Vorbereitung eines Trennschnitts. Formwerkzeuge wiederum besitzen eine speziell geschliffene Schneidengeometrie, mit der sich komplexere Konturen in einem Arbeitsgang erzeugen lassen. Gewindewerkzeuge bilden eine weitere Kategorie und erzeugen präzise Gewindeprofile, die je nach Anwendung unterschiedliche Steigungen und Profilformen aufweisen können.

Materialauswahl je nach Anwendung

Der Erfolg eines Zerspanungsprozesses hängt nicht nur von der Werkzeuggeometrie ab, sondern ebenso stark vom verwendeten Schneidstoff. Unterschiedliche Werkstoffe verlangen nach unterschiedlichen Werkzeugmaterialien, um wirtschaftlich und prozesssicher bearbeitet werden zu können.

Hartmetall, Keramik und Schneidstoffe

Hartmetall zählt zu den am häufigsten eingesetzten Schneidstoffen, da es eine gute Balance zwischen Härte und Zähigkeit bietet. Für besonders anspruchsvolle Anwendungen mit hohen Temperaturen kommen keramische Schneidstoffe zum Einsatz, die eine hohe Warmhärte aufweisen, dafür aber empfindlicher gegenüber Schlagbelastungen sind. Die Auswahl des passenden Schneidstoffs orientiert sich stets an Werkstoff, Bearbeitungsart und den gewünschten Prozessbedingungen.

Beschichtungen und ihre Wirkung

Viele Werkzeuge erhalten zusätzlich eine dünne Beschichtung, die Reibung reduziert und die Wärmeentwicklung an der Schneide beeinflusst. Solche Beschichtungen können die Einsatzdauer eines Werkzeugs verlängern und tragen dazu bei, dass sich auch anspruchsvolle Werkstoffe wirtschaftlich bearbeiten lassen. Welche Beschichtung sinnvoll ist, richtet sich nach dem Zusammenspiel aus Werkstück, Schnittgeschwindigkeit und angestrebter Oberflächenqualität.

Bedeutung für die industrielle Fertigung

Für die industrielle Fertigung ist die passende Werkzeugauswahl weit mehr als ein technisches Detail. Sie beeinflusst unmittelbar, wie effizient ein Fertigungsprozess ablaufen kann und wie gleichmäßig die Qualität der produzierten Bauteile ausfällt. Ein falsch gewähltes Werkzeug führt häufig zu längeren Bearbeitungszeiten, höherem Werkzeugverschleiß oder Nachbearbeitungsaufwand, während eine durchdachte Auswahl Prozesse stabilisiert und Ausschuss reduziert.

Gerade bei wechselnden Werkstoffen und Bauteilgeometrien zeigt sich, wie wichtig ein fundiertes Verständnis der verschiedenen Zerspanungswerkzeuge ist. Fertigungsbetriebe, die ihr Werkzeugsortiment gezielt auf die eigenen Anforderungen abstimmen, schaffen damit die Grundlage für eine gleichbleibend hohe Bauteilqualität und einen wirtschaftlichen Materialeinsatz. Dieses Wissen bleibt auch angesichts fortschreitender Automatisierung relevant, denn selbst hochautomatisierte Fertigungslinien benötigen weiterhin die richtige Kombination aus Werkzeuggeometrie, Schneidstoff und Prozessparametern, um zuverlässige Ergebnisse zu liefern. Für technikinteressierte Leser ist die Vielfalt der Drehmeißel damit ein anschauliches Beispiel dafür, wie in der gesamten metallverarbeitenden Technik – ob beim klassischen Drehen oder bei Verfahren wie dem CNC-Laserschneiden – stets das passende Werkzeug über Qualität und Wirtschaftlichkeit der Fertigung entscheidet.
