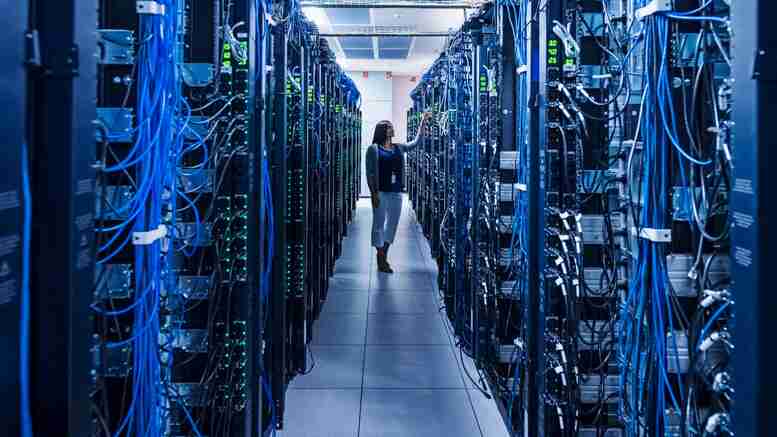

Rechenzentrum-Infrastruktur: Bodenbeläge und Tragsysteme im Technikbereich

Die Wahl des richtigen Bodenbelags im Rechenzentrum gehört zu den Entscheidungen, die in der Planungsphase häufig unterschätzt werden. Dabei beeinflusst der Bodenbelag eines Rechenzentrums nicht nur die Sicherheit der dort arbeitenden Personen, sondern auch die Kühlung der Anlagen, die Kabelführung und die langfristige Tragfähigkeit der gesamten Infrastruktur. Wer diese Aspekte erst im laufenden Betrieb nachbessert, zahlt meist doppelt. In modernen Rechenzentren kommen verschiedene Systeme zum Einsatz: Doppelböden, perforierte Platten, offene Tragsysteme und Roste. Jedes dieser Konzepte hat spezifische Stärken und Einschränkungen. Dieser Artikel vergleicht die wichtigsten Optionen, erklärt die technischen Hintergründe und gibt Orientierung für die Auswahl passender Tragsysteme im Technikbereich.

Überblick: Welche Bodensysteme werden in Rechenzentren eingesetzt?

Rechenzentren stellen besondere Anforderungen an ihre Böden. Die technische Ausrüstung ist schwer, die Hitzeentwicklung erheblich und die Notwendigkeit zur geordneten Kabelführung komplex. Gleichzeitig müssen Böden für Wartungspersonal sicher begehbar sein und statischen Anforderungen genügen.

Im Wesentlichen lassen sich vier Systemkategorien unterscheiden, die in der Praxis teils kombiniert werden:

• Doppelböden mit geschlossenen Platten
• Doppelböden mit perforierten oder gelochten Platten
• Offene Tragsysteme mit Rosten
• Feste Industrieböden ohne Hohlraum

Jedes dieser Systeme erfüllt bestimmte Funktionen besser als andere. Die Entscheidung hängt von Kühlanforderungen, Lastprofilen, Wartungszyklen und baulichen Gegebenheiten ab.

Doppelböden im Rechenzentrum: Flexibilität und Kabelmanagement

Der erhöhte Doppelboden gilt als Standard in vielen professionellen Rechenzentrumsumgebungen. Er schafft einen Hohlraum unter der nutzbaren Fläche, der für Kabelführung und Luftzirkulation genutzt wird.

Geschlossene Doppelbodenplatten

Geschlossene Platten bieten eine vollständig ebene Oberfläche und lassen sich flexibel positionieren. Sie eignen sich besonders in Bereichen, in denen kein direkter Luftdurchlass benötigt wird, etwa unter Schaltschränken mit eigener Kühlung. Die Tragfähigkeit ist hoch, und die Oberfläche kann mit antistatischen Beschichtungen versehen werden, was elektrostatische Entladungen verhindert. Nachteil: Ohne Öffnungen entsteht keine passive Luftzirkulation, was in dicht bestückten Serverreihen zu Wärmestau führen kann.

Perforierte Doppelbodenplatten

Platten mit Lochung oder Perforation lassen kalte Luft gezielt aus dem Doppelbodenplenums in die Racks strömen. Dieses Prinzip liegt dem sogenannten Cold-Aisle-Containment-Konzept zugrunde. Die Perforationsgröße und der Öffnungsgrad (typisch 25 bis 56 Prozent) bestimmen den Luftvolumenstrom. Größerer Öffnungsgrad bedeutet mehr Luftdurchsatz, aber geringere Tragfähigkeit. Hier ist eine sorgfältige Auslegung entscheidend, da Untermaß zu Wärmeflecken führt, Übermaß zu Energieverlusten.

Offene Tragsysteme und Roste: Einsatz im Technikbereich

Nicht jeder Bereich eines Rechenzentrums verlangt nach einem geschlossenen Doppelboden. In Technikbereichen, Nebenräumen, Batterieräumen und bei der Unterflurverkabelung kommen offene Tragsysteme zum Einsatz.

Gitterroste als Bodenbelag im Rechenzentrum

Ein Gitterrost bietet maximale Offenheit für Luft- und Kabelführung bei gleichzeitig hoher Belastbarkeit. Die offene Struktur ermöglicht eine natürliche Belüftung von unten, ohne dass Ventilatoren oder aktive Luftführungssysteme nötig sind. Das macht Gitterroste besonders attraktiv für Bereiche mit starker Hitzeentwicklung oder in Technikzonen, in denen regelmäßig Wartungsarbeiten an unterflur verlegten Leitungen stattfinden. Sie sind in verschiedenen Maschenweiten, Tragstababständen und Materialien erhältlich, darunter verzinkter Stahl und Edelstahl. Ihre Rutschfestigkeit ist in der Regel normgerecht nach EN ISO 14122 ausgeführt.

Kabeltragsysteme und Unterflurkanäle

Parallel zu den Bodenbelägen spielen Kabeltragsysteme eine zentrale Rolle. Unterflur verlaufende Kabeltrassen, kombiniert mit Leiterkabeln oder Wannenkanälen, strukturieren die Verkabelung im Plenum. Eine saubere Trennung von Strom- und Datenkabeln reduziert elektromagnetische Interferenzen. Im Zusammenspiel mit offenen Tragsystemen lässt sich das Untergeschoss eines Rechenzentrums übersichtlich gliedern, sodass Wartungstechniker gezielt auf Leitungen zugreifen können, ohne flächendeckend Bodenplatten zu öffnen.

Feste Industrieböden: Wann sie sinnvoll sind

In manchen Bereichen eines Rechenzentrums, etwa in Lagerzonen, Sozialräumen oder Serverräumen mit sehr geringer Dichte, kann auf einen Doppelboden verzichtet werden.

Epoxidharzbeschichtungen und Industriebeläge

Feste Industrieböden mit Epoxidharz- oder Polyurethanbeschichtung bieten hohe Druckfestigkeit, sind leicht zu reinigen und elektrisch ableitfähig ausführbar. Sie eignen sich für Bereiche, in denen die Unterflurinfrastruktur keine Rolle spielt. Der Vorteil liegt im geringeren Aufwand bei Installation und Wartung. Nachteilig ist die fehlende Flexibilität: Nachträgliche Kabelführungen erfordern Kernbohrungen oder aufgesetzte Kabelkanäle, was den Betrieb stört.

Antistatische Anforderungen und Normkonformität

Unabhängig vom Bodensystem gilt in Rechenzentren: Die elektrostatische Ableitung muss gewährleistet sein. Normen wie EN 1081 definieren den Ableitwiderstand für Bodenbeläge in elektronischen Umgebungen. Wer Industrieböden einsetzt, muss die antistatische Wirkung durch entsprechende Beschichtungen oder Einlagen sicherstellen. Andernfalls drohen Schäden an sensitiver Hardware durch elektrostatische Entladungen.

Vergleichstabelle: Bodensysteme für Rechenzentren im Überblick

Empfehlung: So lässt sich das richtige System auswählen

Eine pauschale Antwort auf die Frage nach dem optimalen Bodenbelag im Rechenzentrum gibt es nicht. Die Entscheidung folgt der Logik des jeweiligen Nutzungsprofils.

Für dicht bestückte Serverreihen mit aktiver Kühlung über den Doppelboden führt kaum ein Weg an perforierten Platten vorbei. Sie erlauben eine gezielte und bedarfsgerechte Luftverteilung. In Bereichen mit schwerer Ausrüstung und regelmäßigem Wartungsbedarf, etwa in Transformatoren- oder Batterieräumen, überzeugen offene Roste durch ihre Robustheit und die einfache Zugänglichkeit zur Unterstruktur. Nebenräume und Zonen ohne aktive Unterflurinfrastruktur können wirtschaftlich mit Industrieböden realisiert werden, sofern die antistatischen Anforderungen erfüllt sind.

Grundsätzlich empfiehlt es sich, Bodensysteme nicht isoliert zu planen, sondern als Teil eines integrierten Infrastrukturkonzepts. Kühlung, Verkabelung und Brandschutz greifen in die Bodenauslegung ein und sollten bereits in der Entwurfsphase berücksichtigt werden. Wer diesen Zusammenhang früh versteht, spart Nachbesserungskosten und schafft eine stabile Grundlage für den Betrieb.

Häufig gestellte Fragen

Welcher Bodenbelag eignet sich am besten für Rechenzentren mit hoher Kühlleistung?

Für Rechenzentren mit intensiver Kühlung über den Doppelbodenplenums sind perforierte Doppelbodenplatten die erste Wahl. Sie ermöglichen einen gezielten Kaltluftstrom direkt in die Serverreihen. Der Öffnungsgrad der Platten sollte dabei an den tatsächlichen Luftvolumenstrom angepasst werden, um Hotspots zu vermeiden.

Wie wird die Antistatik bei Bodenbelägen im Rechenzentrum sichergestellt?

Antistatische Eigenschaften werden durch spezielle Beschichtungen, leitfähige Einlagen oder entsprechende Materialzusammensetzungen realisiert. Der Ableitwiderstand muss nach EN 1081 in einem definierten Bereich liegen. Regelmäßige Messungen im Betrieb stellen sicher, dass die Wirkung erhalten bleibt.

Lassen sich verschiedene Bodensysteme in einem Rechenzentrum kombinieren?

Ja, in der Praxis ist eine zonenspezifische Kombination nicht nur möglich, sondern oft sinnvoll. Serverräume erhalten Doppelböden, Technikzonen werden mit Rosten ausgestattet, und Nebenräume mit Industriebelägen versehen. Eine sorgfältige Höhenanpassung an Übergängen verhindert Stolperkanten und gewährleistet einen sicheren Übergang zwischen den Systemen.
